產品概覽
規格參數
資料下載

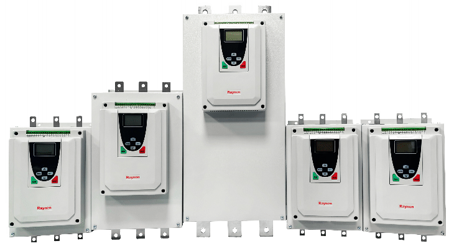

RDS350系列軟起動器是睿能結合最新的電機控制理論、行業應用的豐富經驗而推出的低壓智能內置旁路型電機起停與保護產品。該產品功能豐富、使用靈便、安全可靠，是星/三角轉換、自耦降壓、磁控降壓等電機降壓起動設備的理想替代，可廣泛應用于風機、水泵、壓縮機、破碎機等負載。
額定輸入電壓：三相220V
| 軟起動器型號 | 適配電機功率（KW） | 額定電流（A） |
|---|---|---|
RDS350-T3-5 | 5.5 | 11 |
RDS350-T3-7 | 7.5 | 15 |
RDS350-T3-11 | 11 | 23 |
RDS350-T3-15 | 15 | 30 |
RDS350-T3-18 | 18.5 | 37 |
RDS350-T3-22 | 22 | 45 |
RDS350-T3-30 | 30 | 60 |
RDS350-T3-37 | 37 | 75 |
RDS350-T3-45 | 45 | 90 |
RDS350-T3-55 | 55 | 110 |
RDS350-T3-75 | 75 | 150 |
RDS350-T3-90 | 90 | 180 |
RDS350-T3-110 | 115 | 230 |
RDS350-T3-132 | 132 | 264 |
RDS350-T3-160 | 160 | 320 |
RDS350-T3-185 | 185 | 370 |
RDS350-T3-200 | 200 | 400 |
RDS350-T3-250 | 250 | 500 |
RDS350-T3-280 | 280 | 560 |
RDS350-T3-320 | 320 | 640 |
■電氣特性：
| 項 目 | 電 氣 特 性 |
|---|---|
| 功率電源電壓（VAC） |
三相380V-10%~+15% |
| 控制電源電壓（VAC） |
單相220V±15% |
| 頻率 |
50Hz或60Hz |
| 適用電機 |
鼠籠式三相感應/異步電機 |
| 起動頻率 |
視負載情況而定,常規情況建議每小時起停不超過10次,重載為6次 |
■控制電路特性：
| 項 目 | 控 制 電 路 特 性 | |
|---|---|---|
| 輔助（控制）電源 | L N | 220VAC輸入 |
| 交流電源輸入端子 | R、S、T | 電源輸入端子，連接三相交流電源：380V，50 /60Hz |
| 軟起動器輸出端子 | U、V、W | 功率輸出端子，連接三相感應電動機 |
| 外控起動端子 | RUN |
兩線控制:RUN、STOP同時與0V短接可外控起動;
RUN、STOP同時與0V斷開可外控停機; 三線控制:在常規STOP與0V短接的情況下： RUN與0V短接（脈沖）可外控起動; STOP與0V斷開（脈沖）可外控停機 |
| 外控停止端子 | STOP | |
| 可編輯邏輯端子 | DI1 | 可通過參數C06設置端子DI1的功能為急停或點動 |
| 外控復位端子 | RET | RET與0V短接可實現故障復位 |
| 控制信號公共端子 | 0V | 控制端子電路電源參考點 |
| 直流4-20mA輸出 |
0V I+ |
直流電流輸出：4-20mA、≤400Ω，20mA對應2倍電機額定電流（可通過C07選擇）
I電機=I電機額定*（I4-20mA - 4）/ 8 |
| Modbus RTU通信 |
485+ 485- |
RS485+：A RS485-：B |
| 可編程輸出 | T1B T1C T1A |
T1A-T1C：常開觸點，5A@250VAV，5A@30VDC
T1B-T1C：常閉觸點，3A@250VAV，3A@30VDC |
| 故障輸出 | T2B T2C T2A | T2A-T2C：常開觸點，5A@250VAV，5A@30VDC
T2B-T2C：常閉觸點，3A@250VAV，3A@30VDC |
■環境條件：
| 項 目 | 環 境 條 件 | ||
|---|---|---|---|
| 抗沖擊 | 15g,11ms | 環境濕度 | 95%無冷凝或積水 |
| 工作溫度 | -10℃ ~ 40℃,40℃ ~ 60℃需降容使用 | 海拔高度 | 3000m以下(1000~3000m需要降容使用) |
| 貯存溫度 | -25℃ ~ 70℃ | 冷卻方式 | 自然冷卻或強制風冷 |
